제7회 송암전 수상작 송암상-공조냉동-박정호-냉동설비제작운영
작성자 관리자 조회수 32
등록일 2021.01.08 추천수

0

사용자 등록이미지

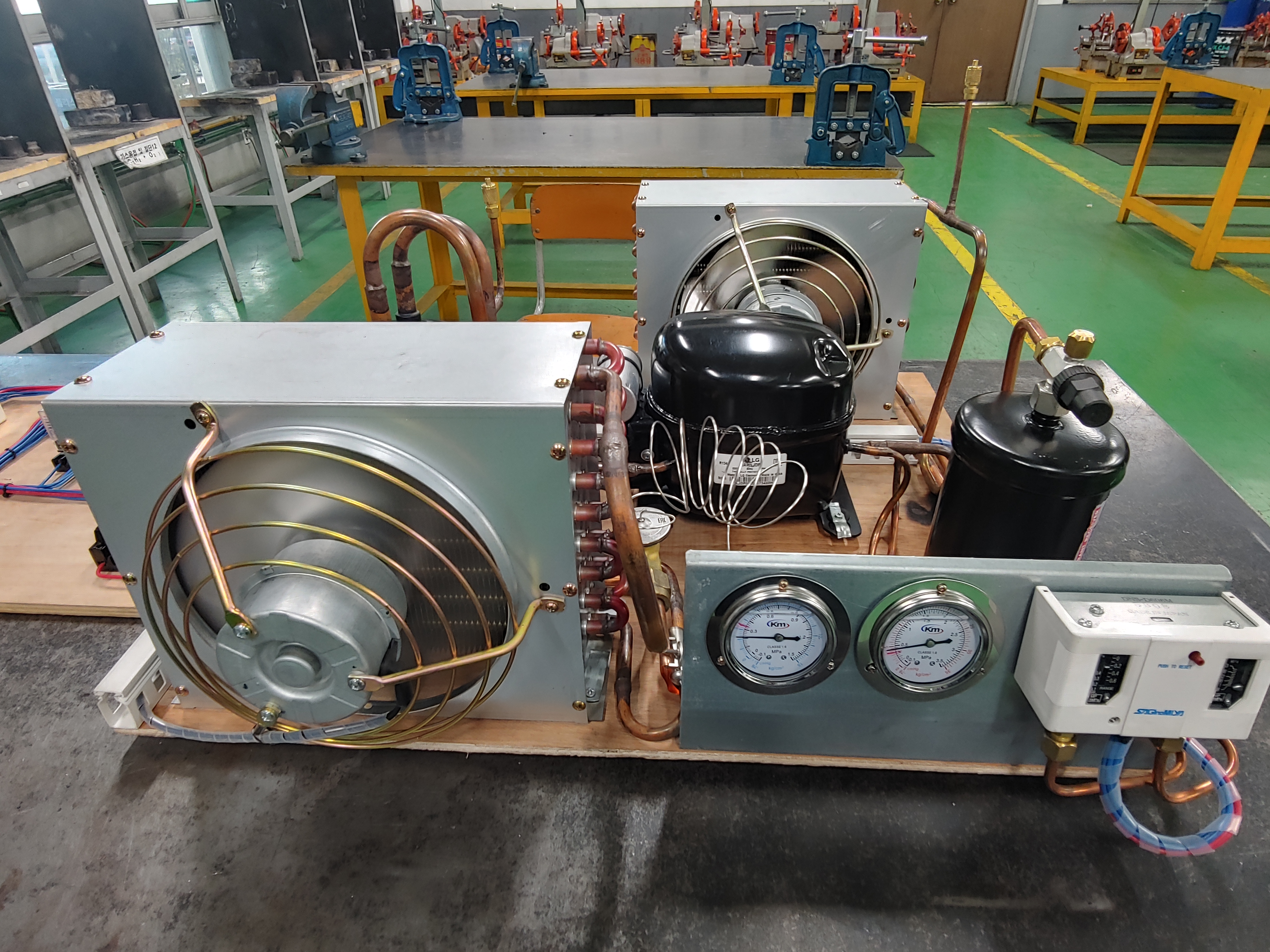

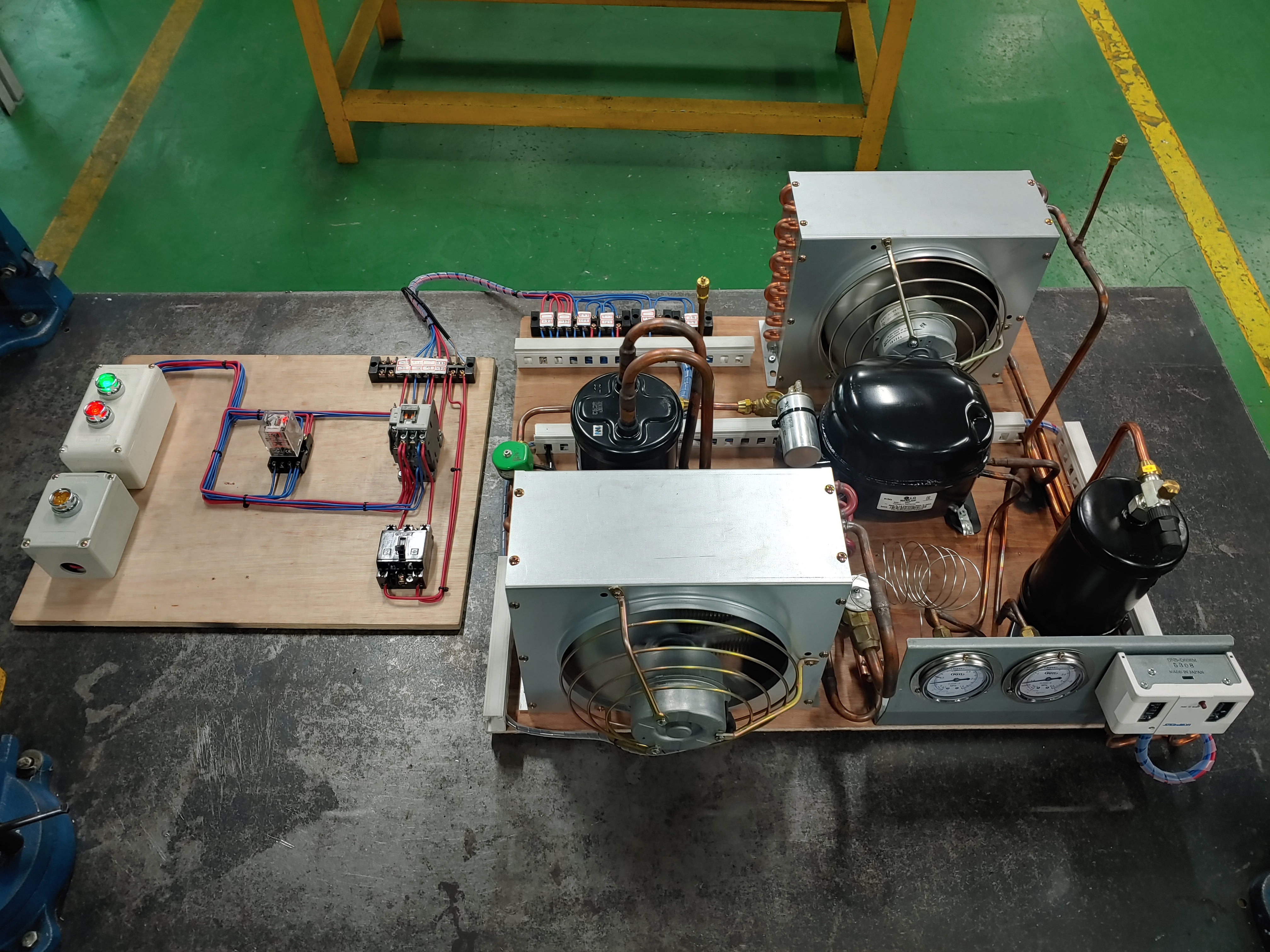

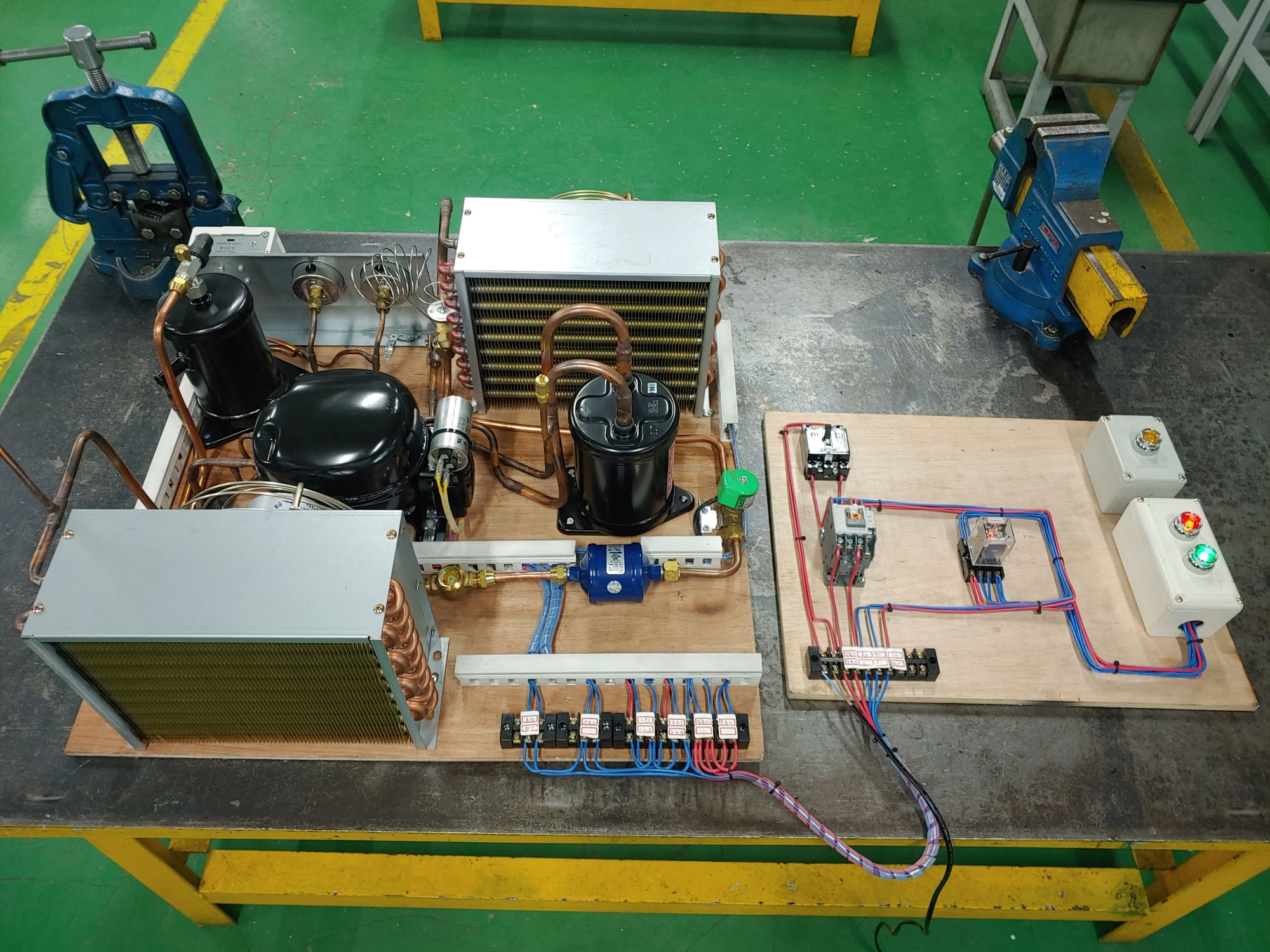

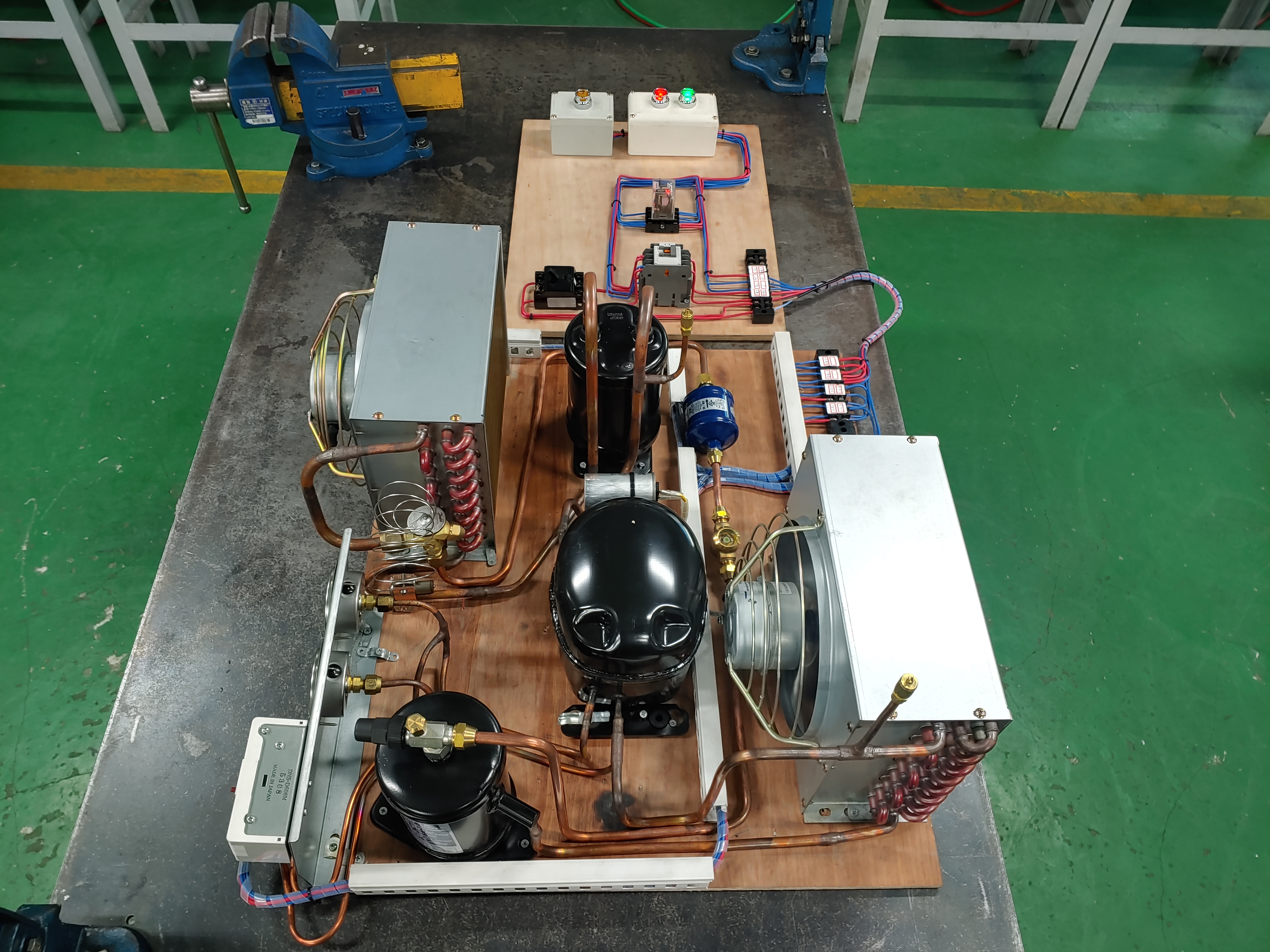

1.작품명 : 냉동설비 제작운영

2.훈련과정명 : 설비(냉동+보일러) 운영관리 기술자 양성

2-1.적용능력단위 : 냉동설비 운영 관리하기

3.출품자성명 : 정영재,박정호

4.지도교수 : 조성구

5.제작기간 : 7일

6.제작의도 : 냉동기 4대 구성요소인 압축기,응축기,팽창밸브,증발기와 부속기기들의 특성파악 및 냉동장치 이해도를 높이기 위해 제작

7.작품상세설명

  1)압축기 : 증발기에서 나온 저온저압 기체 냉매를 고온고압의 기체 냉매로 바꿔줌

  2)응축기 : 압축기에서 나온 고온고압 기체 냉매가 응축기 튜브내를 흐를때 고온고압 기체 냉매의 열을 외부로 방출시켜 고온고압의

                 액체(응축)로 바꿔줌

  3)팽창밸브 : 응축기에서 나온 고온고압 액체 냉매가 팽창밸브의 교축작용으로 인하여 저온저압의 액체 냉매로 바꿔줌

                  - 교축작용 : 작은 구멍을 통과할때 온도와 압력이 낮아지는 현상

  4)증발기 : 팽창밸브에서 나온 저온저압 액체 냉매가 증발기 튜브내를 흐를때 외부의 더운공기와 열교환하여 냉매는 증발(기체)하고

                 외부공기는 온도가 떨어짐

  * 냉매는 냉동기 안에서 압축-응축-팽창-증발 4개의 상태변화를 반복하면서 열을 저온부에서 고온부로 운반하는 냉각작용을

     수행하는데 이 사이클을 냉동사이클이라 한다

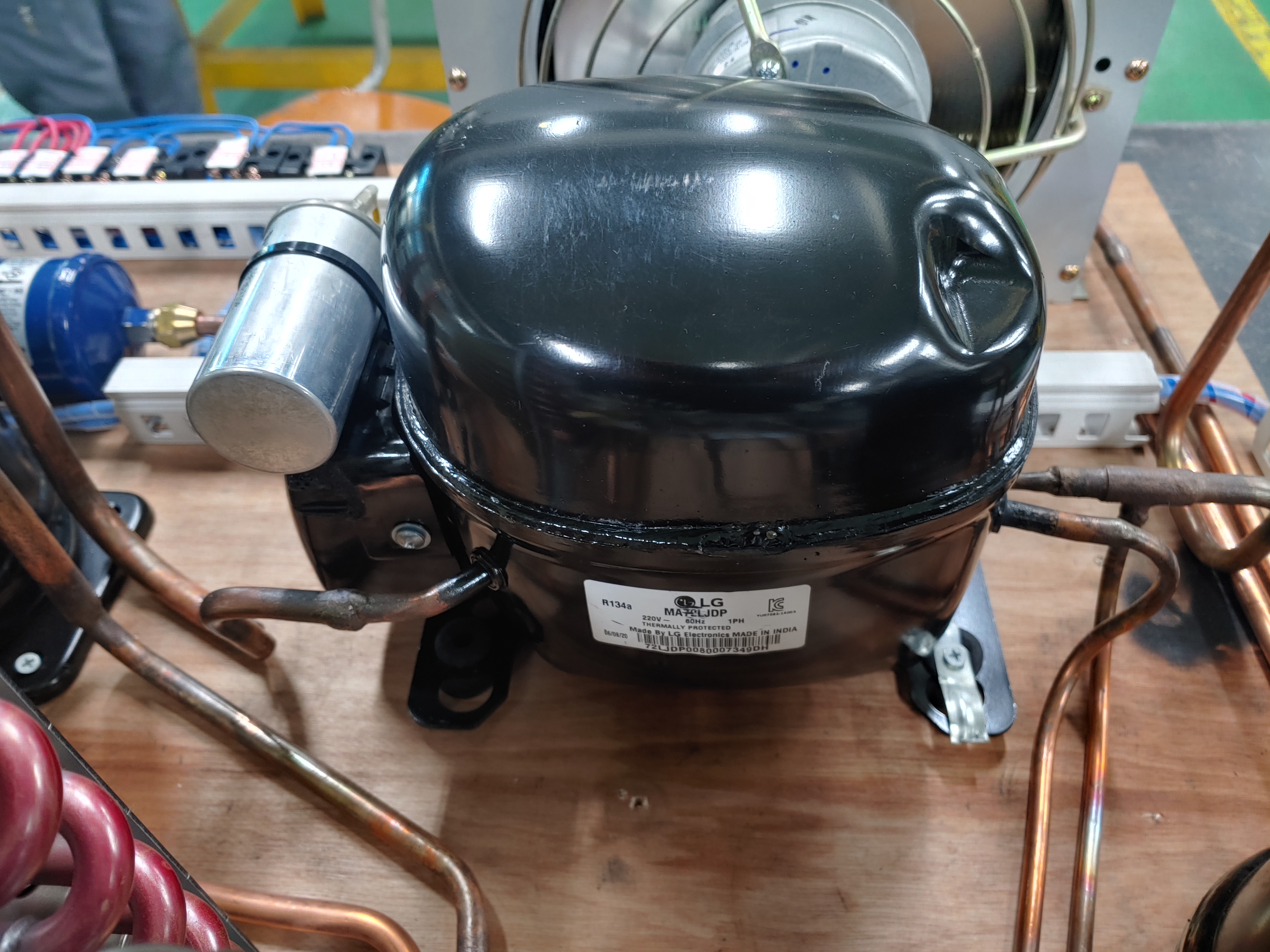

   1-1)압축기

사용자 등록이미지

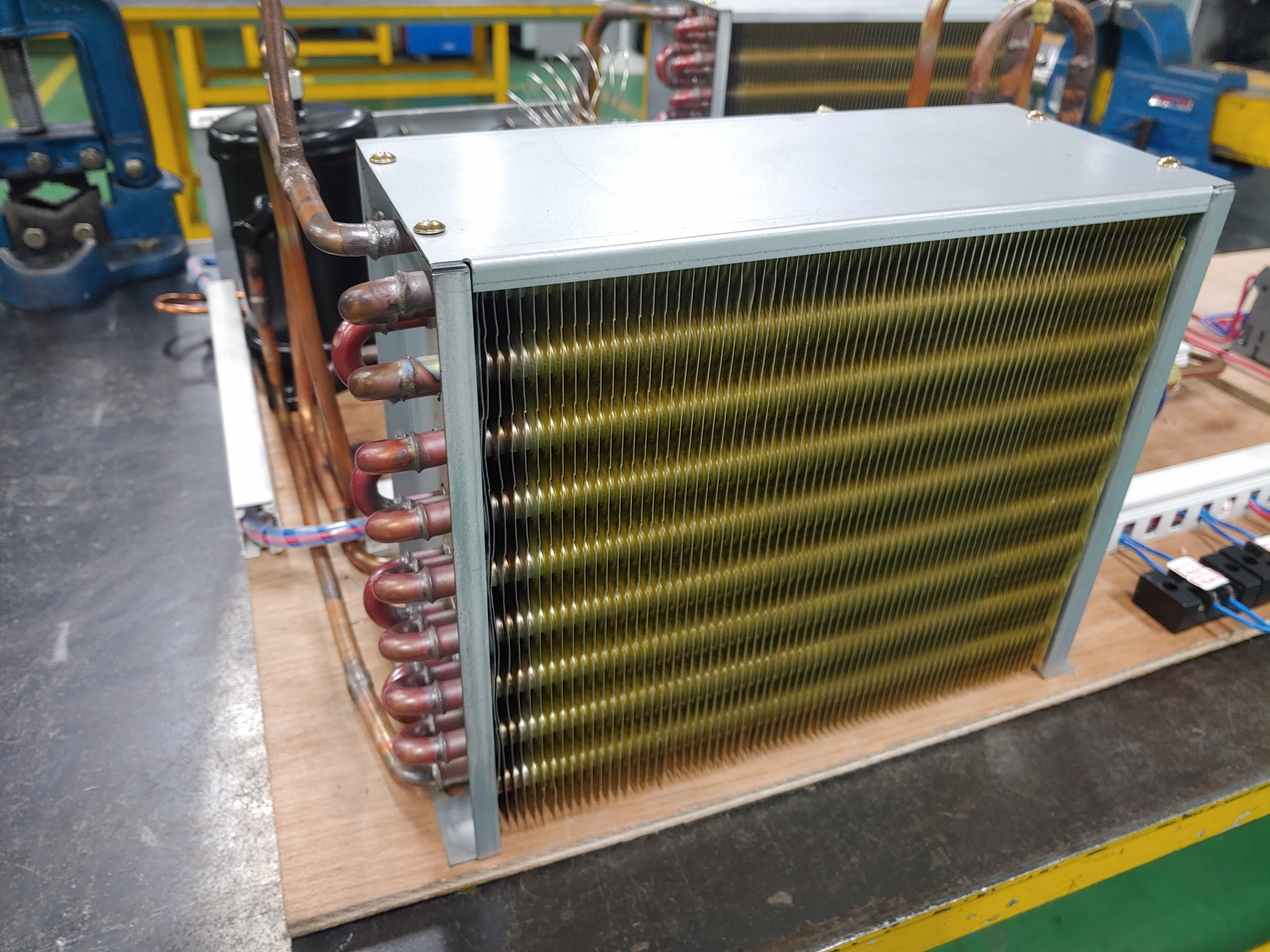

   2-1)응축기

사용자 등록이미지

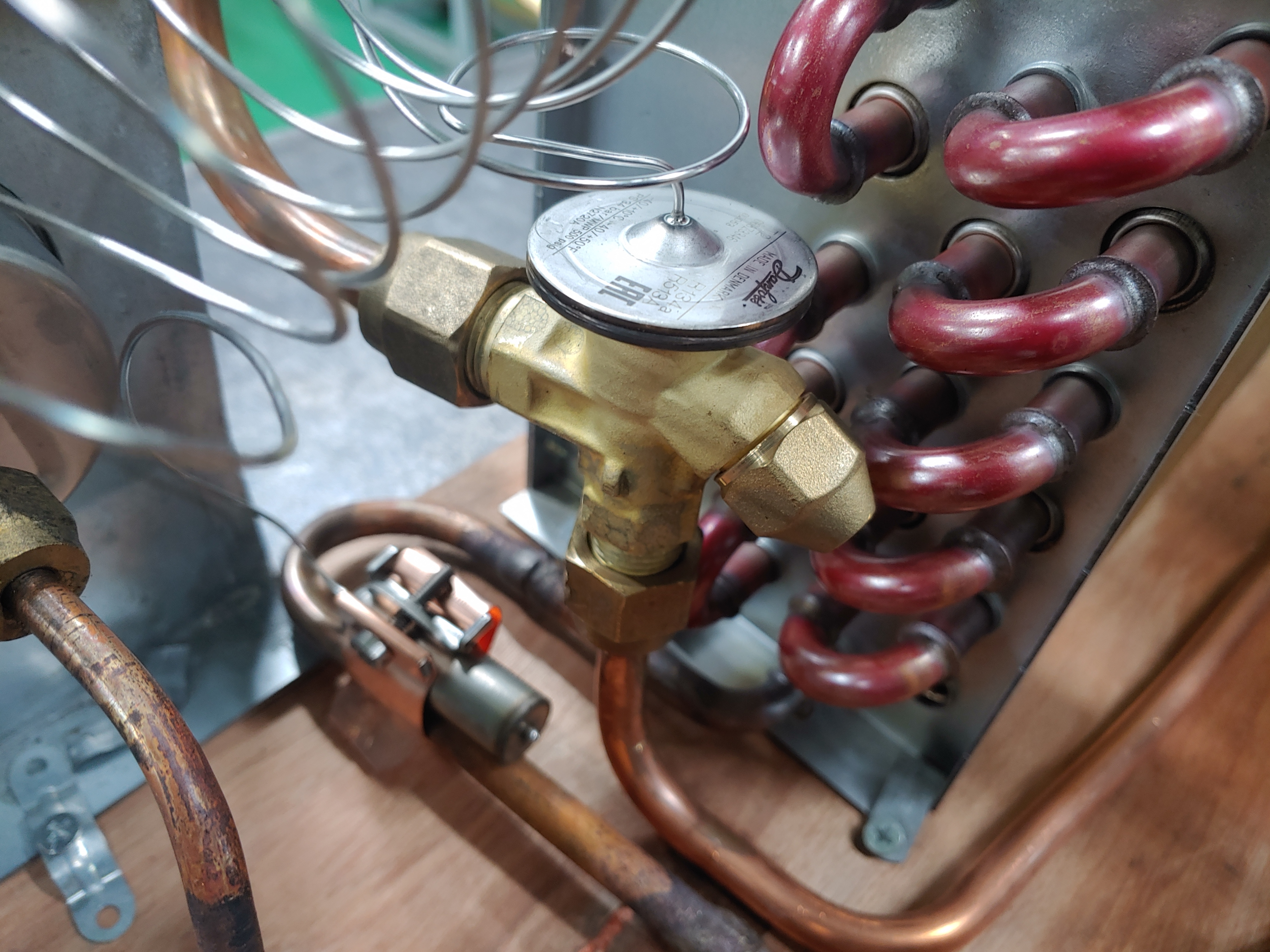

   3-1)팽창밸브

사용자 등록이미지

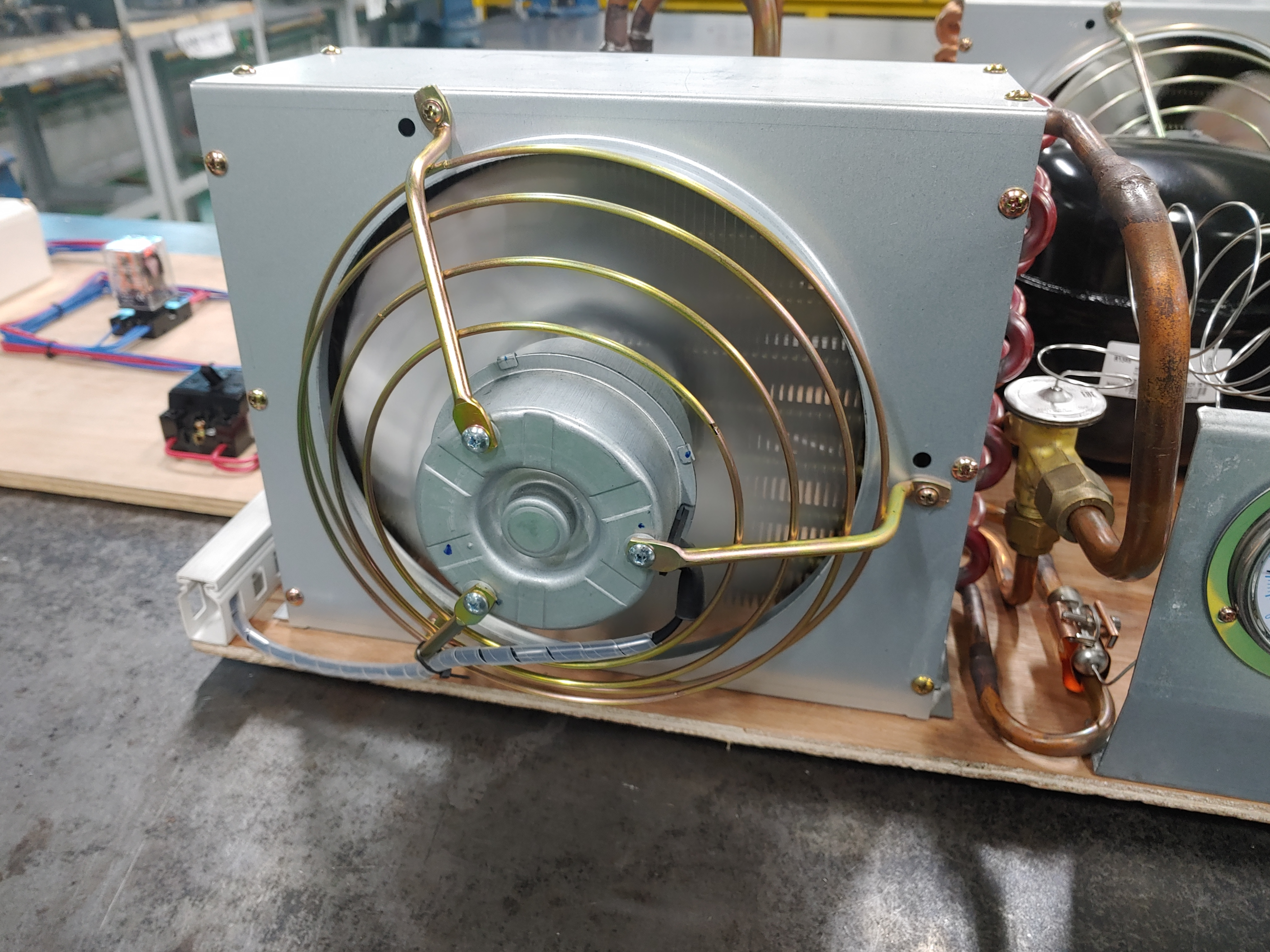

   4-1)증발기

사용자 등록이미지

사용자 등록이미지

사용자 등록이미지

사용자 등록이미지
