(특수용접) 하얀소 - 안현조 외 4명
작성자 관리자 조회수 4,830
등록일 2021.09.10 추천수

0

파일 9.jpg




1. 작품명 : 하얀



2. 훈련과정명 : (특수용접)CO2, TIG, 피복아크용접사 양성(원격&집체)



2-1. 적용능력단위 : CO2 용접, TIG 용접, 가스절단, 플라즈마 아크절단



3. 출품자 성명 : 안현조, 김정은, 김재원, 배우현, 박진영



4. 지도 교수 : 김원일



5. 제작기간 : 2021. 6. 28 ~ 7, 1



6. 제작의도 : 2021년 신축년 흰소띠 해를 맞아, 올해를 상징하는 작품으로 하얀소를 구상하게 되었습니다.



7. 작품상세설명 :



우리의 훈련과정인   [(특수용접)CO2, TIG, 피복아크용접사 양성(원격&집체)] 과정을 배우면서 익힌

용접 기술과, 프로판 가스절단과 플라즈마 아크 절단 가공법을 이용해서

2021년 신축년 흰소띠 해를 맞아, 올해를 상징하는 작품으로 하얀소를 구상하게 되었습니다.



먼저 흰소의 이미지에 맞게 주재료를 스테인레스 강판으로  선택하고

전체적인 형태는 얇은 띠모양으로 감아서 힘차게 발돋움하는 소의 형상을 표현하고자 했습니다.



스케치업 프로그램으로 3D 모델링을 해서 전체 크기와 모양을 가늠할 수 있게 했습니다.



다리는 30mm 연강 파이프를 고속 절단기로 잘라서 프로판 가스토치로 열을 주면서 천천히 굽혀줍니다.



굽힘가공된 다리를  8mm 전산볼트를 이용해서 TIG용접으로 연결합니다.

몸체를 만들기 위해 교육과정에서 사용하고 버려진 스테인레스 강판을 15mm폭으로 샤링(절단)합니다.



절단된 스테인레스 강판을 띠 모양으로 TIG 맞대기 용접으로 이어줍니다.



용접된 띠를 매끄럽게 그라인더로 절삭 가공하고, 해바라기 사포로 광택작업해서 몸체를 만들 재료를 준비합니다.



스테인레스 강판의 머리를 만들기위해서 연강판으로 머리모양 템플릿(모양틀)을 만들고

그 템플릿을 스테인레스 강판위에 포게어서 플라즈마 절단기를 이용해서테을 절단합니다.

절단된 스테인레스 강판을 그라인더로 매끄럽게 절삭가공한후 광택작업을 해줍니다.



잘 다듬은 머리모양을 TIG 용접으로 붙혀줍니다.



다리의 근육부분을 표현하기 위해 시계태엽처럼 감으면서 길게 늘여줍니다.

(특히 스테인레스 강판을 태엽처럼 감아서 늘이는 과정이 많이 어려웠습니다.)



스테인레스 강판띠를 가로와 세로로 여러겹 엮어서 몸체를 완성합니다.

완성된 몸체의 용접부분을 그라인더로 절삭하고 사포로 광택작업 합니다.



몸체가 완성된후에 바닦에 닫는 다리에, 가스절단한 9mm 연강판을 CO2용접으로 붙혀 줍니다.



몸체작업을 마치고 꼬리를 붙혀줍니다

꼬리끝부분에는 화려한 TIG용접 비드로 표면을 장식했습니다.

전체꼬리는 쳥열가공해서 신비로운 색감으로 마감했습니다.



마지막용접은 뾰족하게 가공된 10mm 스테인레스 봉을 굽혀서 TIG 용접으로 달아줍니다.



광택작업이 다끝난 후 방쳥 윤활제를 뿌려서 마무리 합니다.





제작순서



1.아이디어 회의

스케치업으로 3D로 모델링해서  전체 크기와 부재의 형태를 결정합니다.

사용자 등록이미지

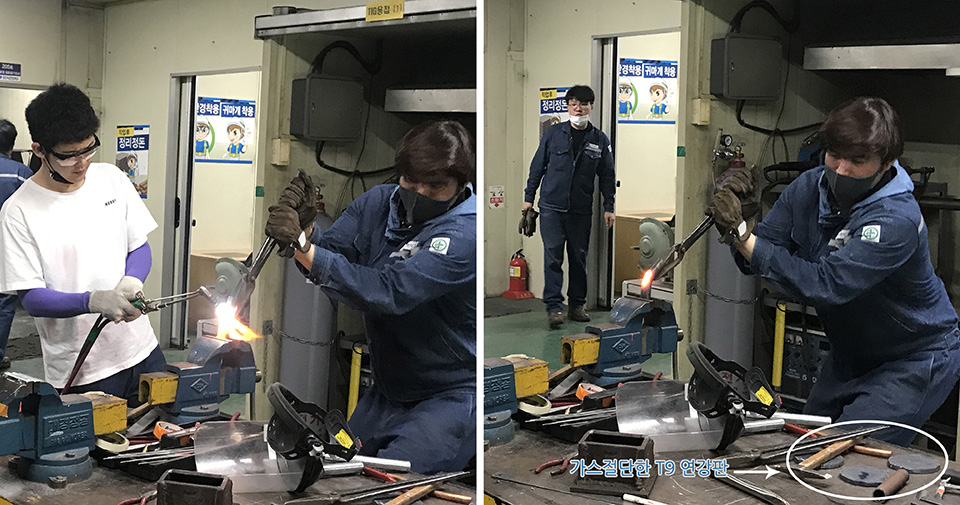

2.연강 파이프를 열변형 해서 다리제작 및 바닦판 제작

연강판에 열을 주어서 굽힘가공을 합니다.

바닦판은 9t 연강판을 원형으로 가스절단합니다. (가스절단 사진이 없네요. 절단작업한 진영이한테 미안하네요 )

사용자 등록이미지

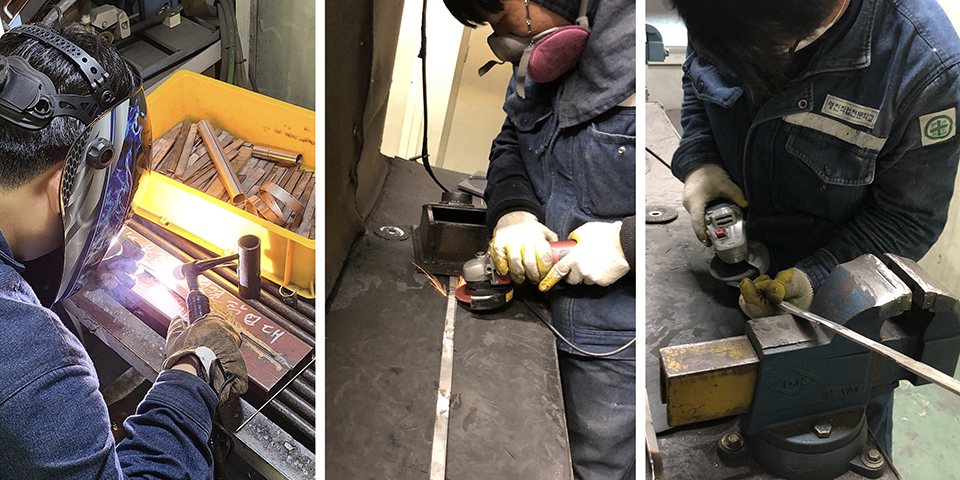

3. 스텐레스 철판 띠 제작

스텐레스 철판의 절단과 TIG 맞대기 용접후 표면가공(그라인드 절삭과 사포로 광택작업)

사용자 등록이미지

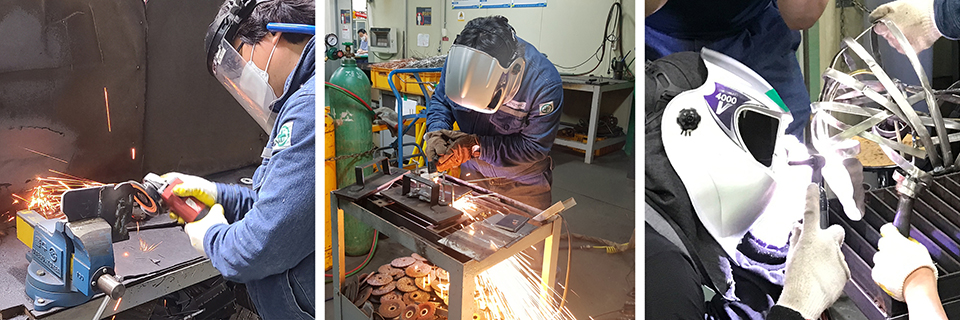

3.머리 만들기

연강판으로 머리모양 테플릿을 만든후 스텐레스 철판에 데고 플라즈마 절단가공후 몸통에 TIG용접

(머리모양 가공후 사진이 없어서 아쉽네요 )

사용자 등록이미지

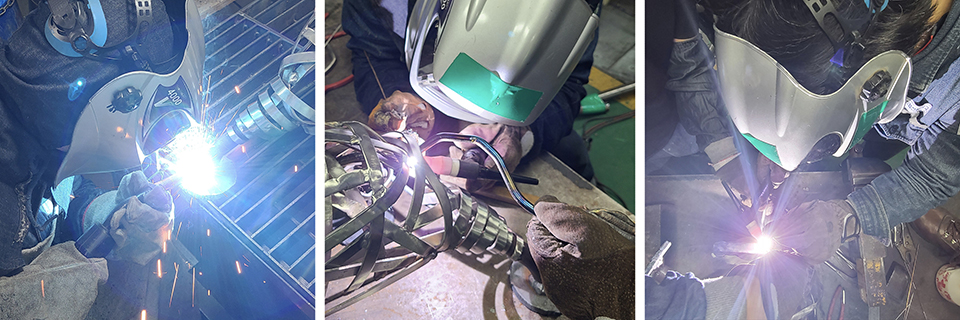

4.몸체 제작

다리와 전산볼트 TIG용접하기, 몸체 TIG용접하기,

사용자 등록이미지





5. 꼬리 만들기

사용자 등록이미지





6. 바닦판 붙히기, 꼬리 달기,뿔달기

바닦판CO2 용접하기, 꼬리 TIG 용접하기, TIG 용접하기

사용자 등록이미지

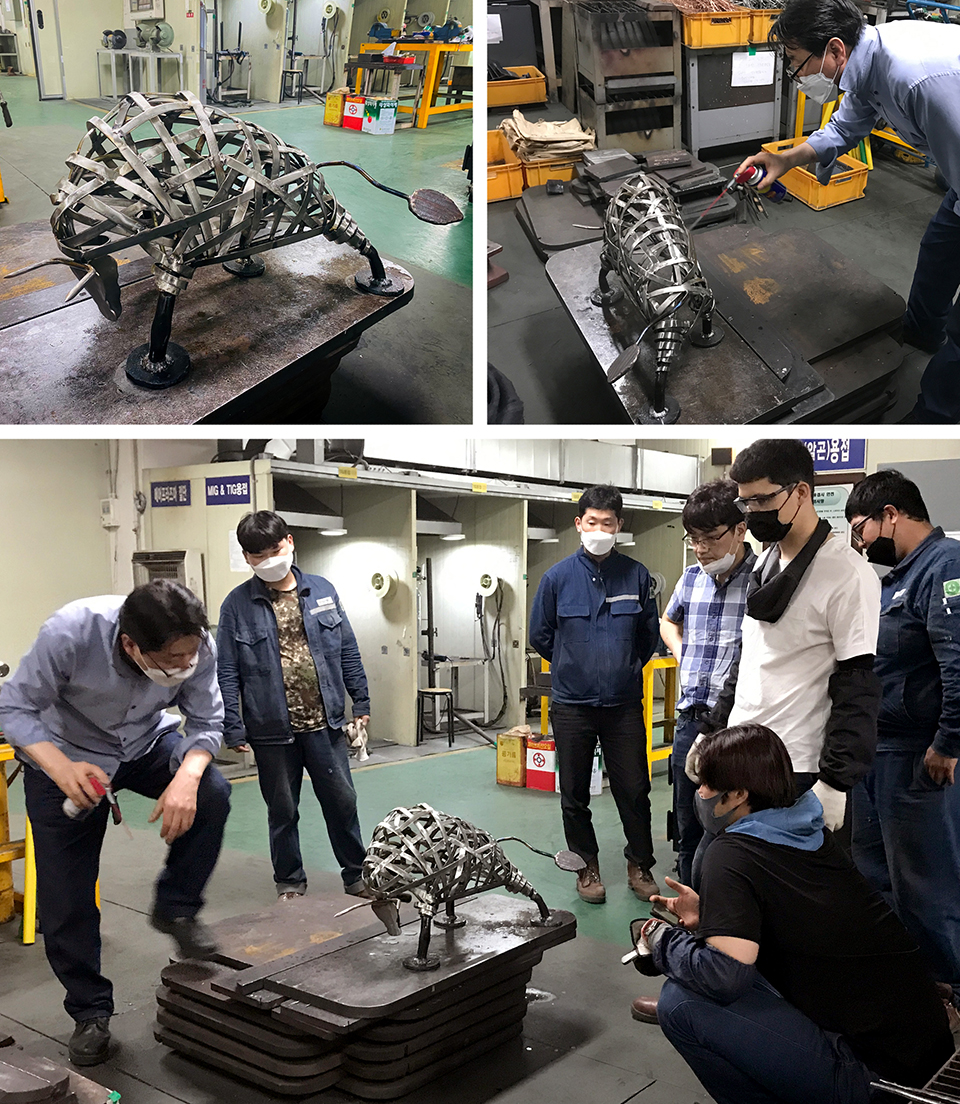

7. 완성후 방청 윤활제 도포작업

사용자 등록이미지

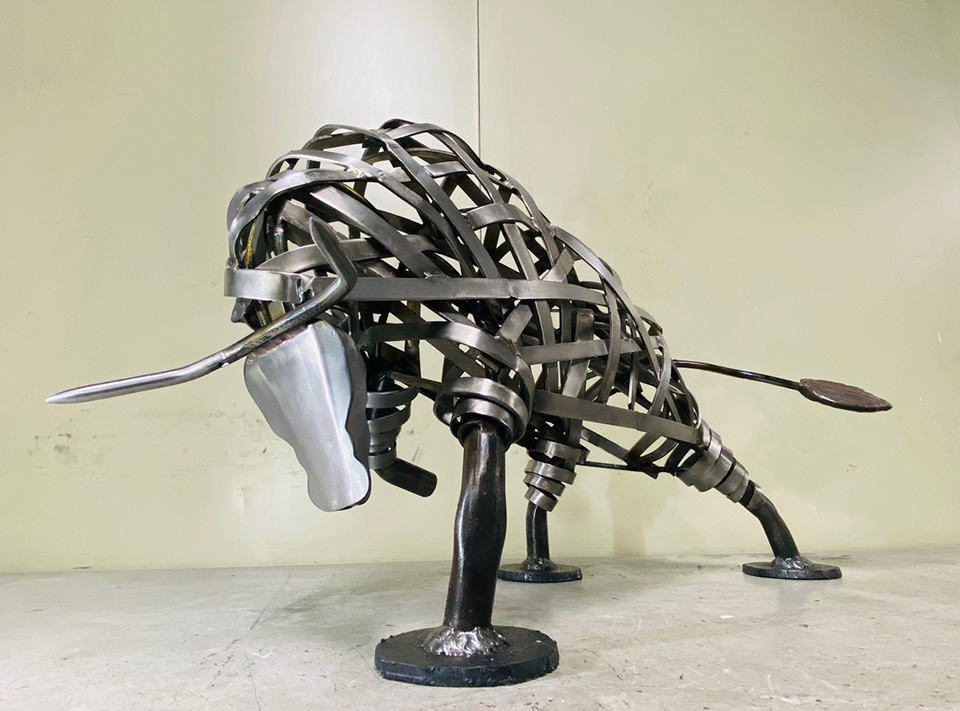

8. 완성

사용자 등록이미지









완성후의 소감



용접을 배운후로 길을 걸으며 보게되는 모든 철재 구조물의 용접부위에 눈이가고 어떤때는

가던길을 멈추고 한참을 살펴보면서, 무슨용접으로 작업된 것인지 전류값은 어느정도 였을지

살펴보게 되었습니다.   그러면서 수료후에 나중에 내가 만든 구조물을 거리에서 보게되는

상상을 하면서 즐거웠습니다.



이번하얀소작품을 만들면서 지난 5개월간 배운 용접기술들을 적절하게 이용해서

작지만 작품성있는 구조물을 만들 수 있게 되었고, 열 가공후 굽히는 작업이나, 꼬리 부분의

강철재료의 쳥열취성을 이용해서 표면을 푸른색으로 표현할 수 있게 되었습니다.



이제 곧 수료를 앞두고 있습니다.



열심히 배우고 익힌기술로, 부지런하고 강인한 성품을 가진 소처럼

저희들도 한발 한발 힘차게 발돋움 하겠습니다.
