(기계설계제작) CAD/CAM 3D기계설계가공(집체&원격)/조동민/동력전달장치
작성자 조동민 조회수 4,791
등록일 2021.09.10 추천수

0

파일 818dfd70aab1e2e...gif



1. 작품명 : 동력전달장치

2. 훈련과정명 : (기계설계제작) CAD/CAM 3D기계설계가공(집체&원격)

2-1. 적용능력단위 : 2D도면작업/관리, 3D형상모델링작업/검토 , 도면분석/도면검토

3. 출품자 : 조동민

4. 지도교수 : 장세동

5. 제작기간 : 2021-07-08 ~ 2021-07-14

6. 제작의도 : 학습한 NCS능력단위를 활용하여 기어와 브이벨트의 움직임이 궁금하여 제작하게 되었습니다.

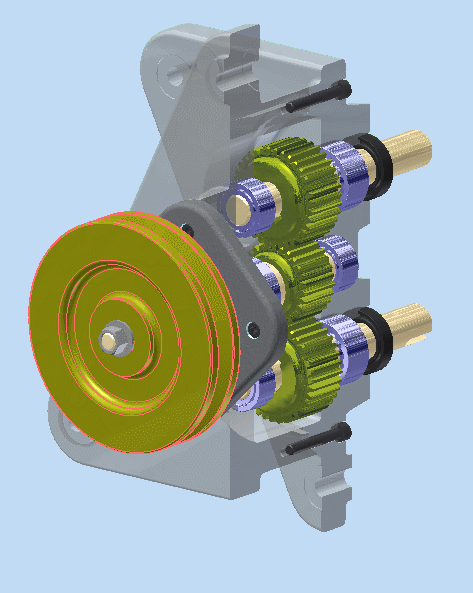

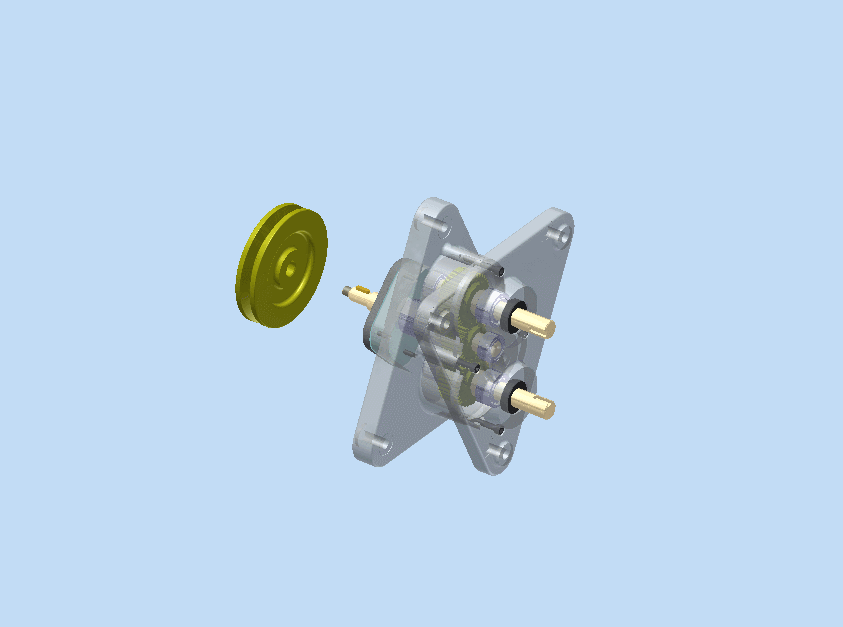

7. 작품상세설명 : 메인 축이 두개의 서브축에 각각 다른 기어비로 동력을 전달해주는 것입니다.
윗 보조기어는 1:1의 기어비가 들어가고 아랫 보조기어는 1:2의 기어비로 돌아가게됩니다.
아주 큰 동력을 전달하는 기계는 아니지만 메인축에서 나뉘어지는 동력으로 2개의 일을 할 수 있도록 하였습니다.


사용자 등록이미지



사용자 등록이미지

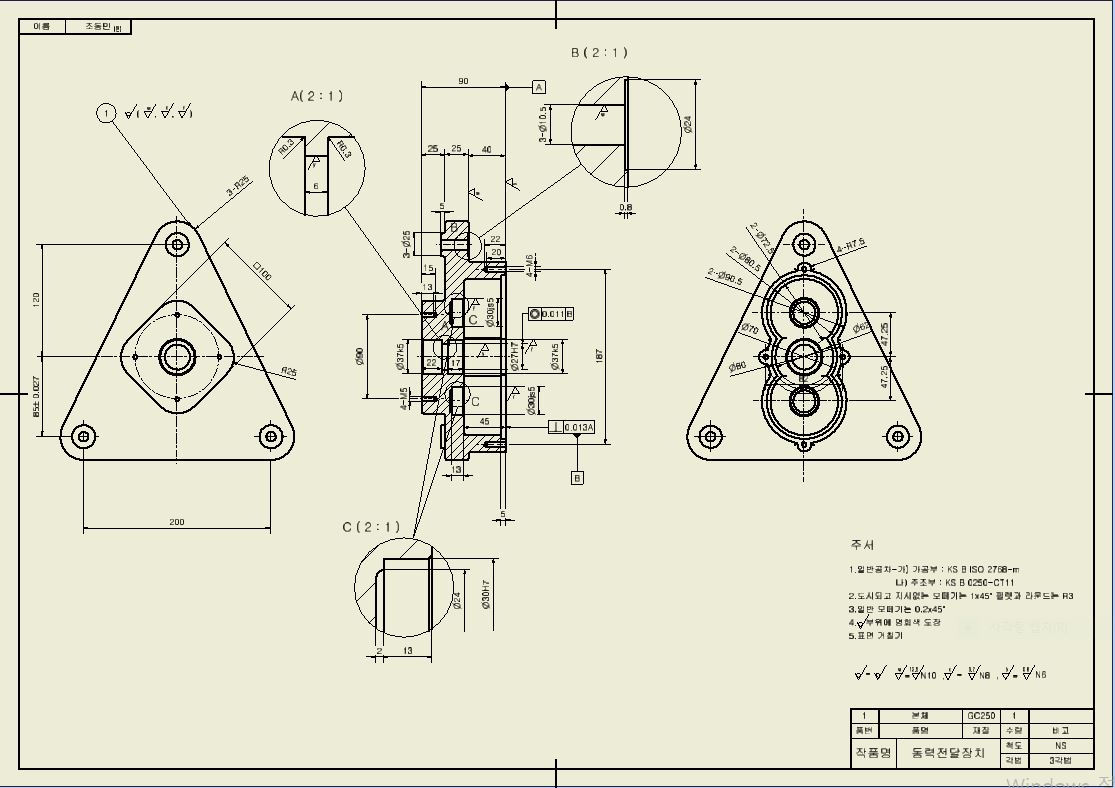

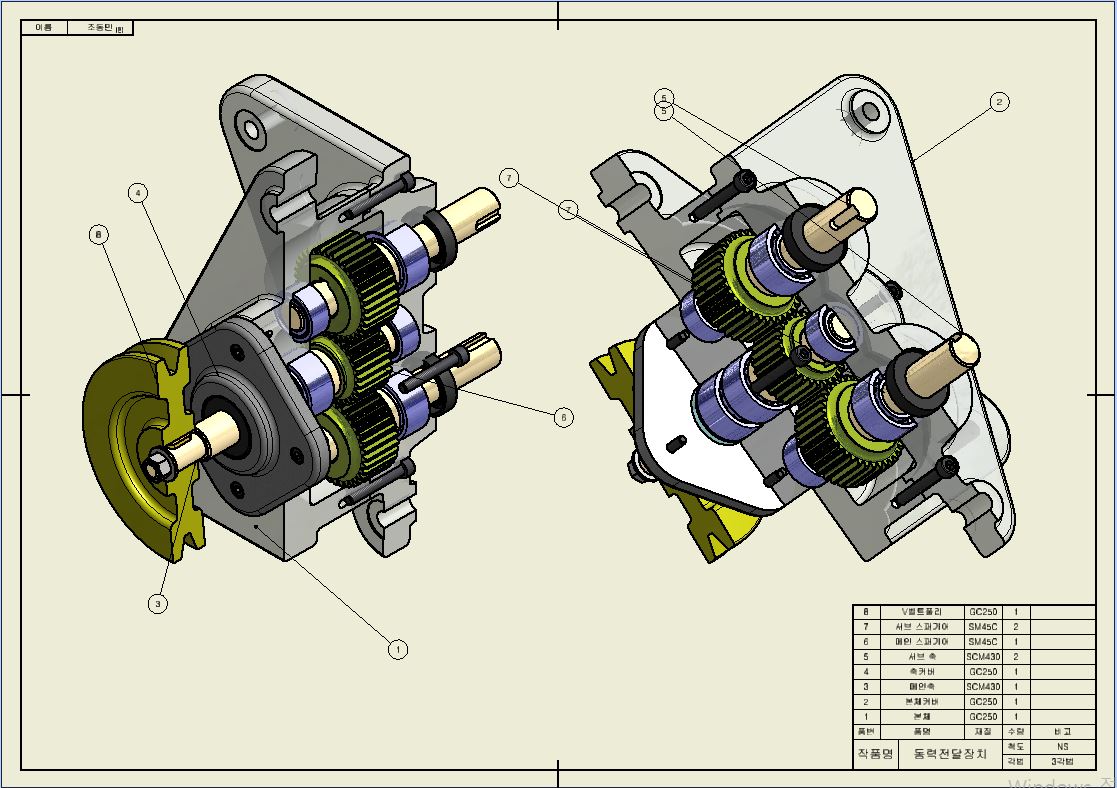

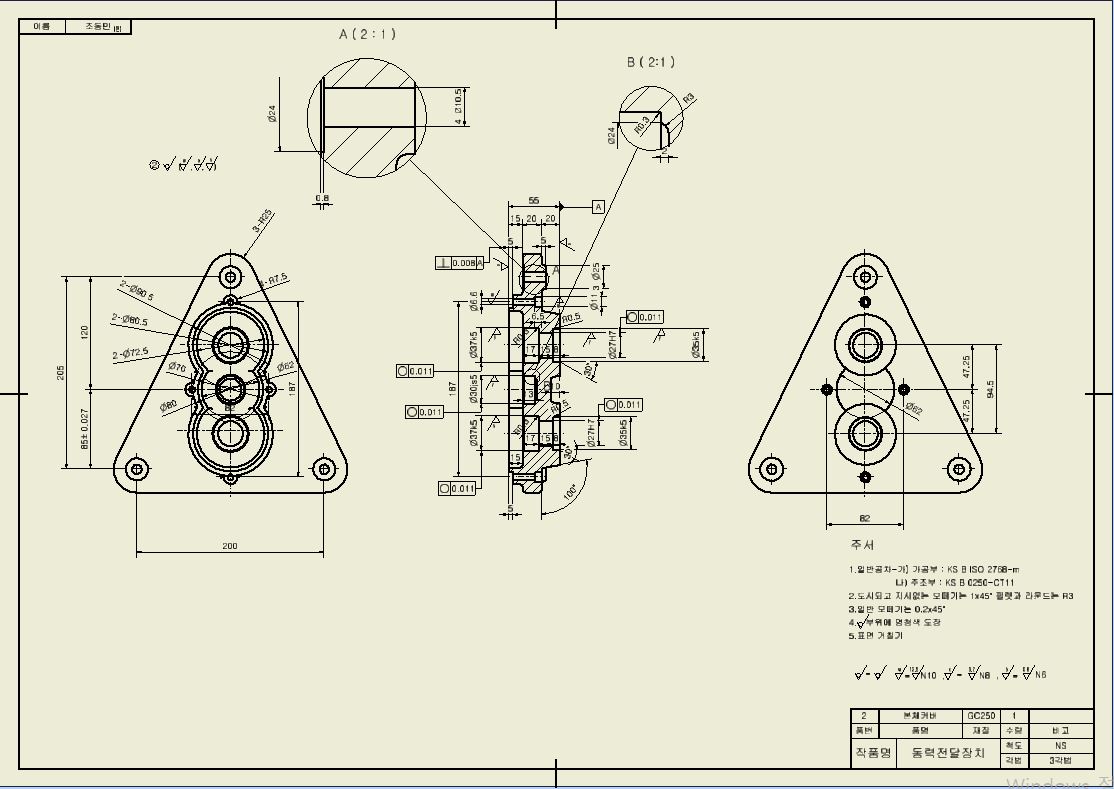

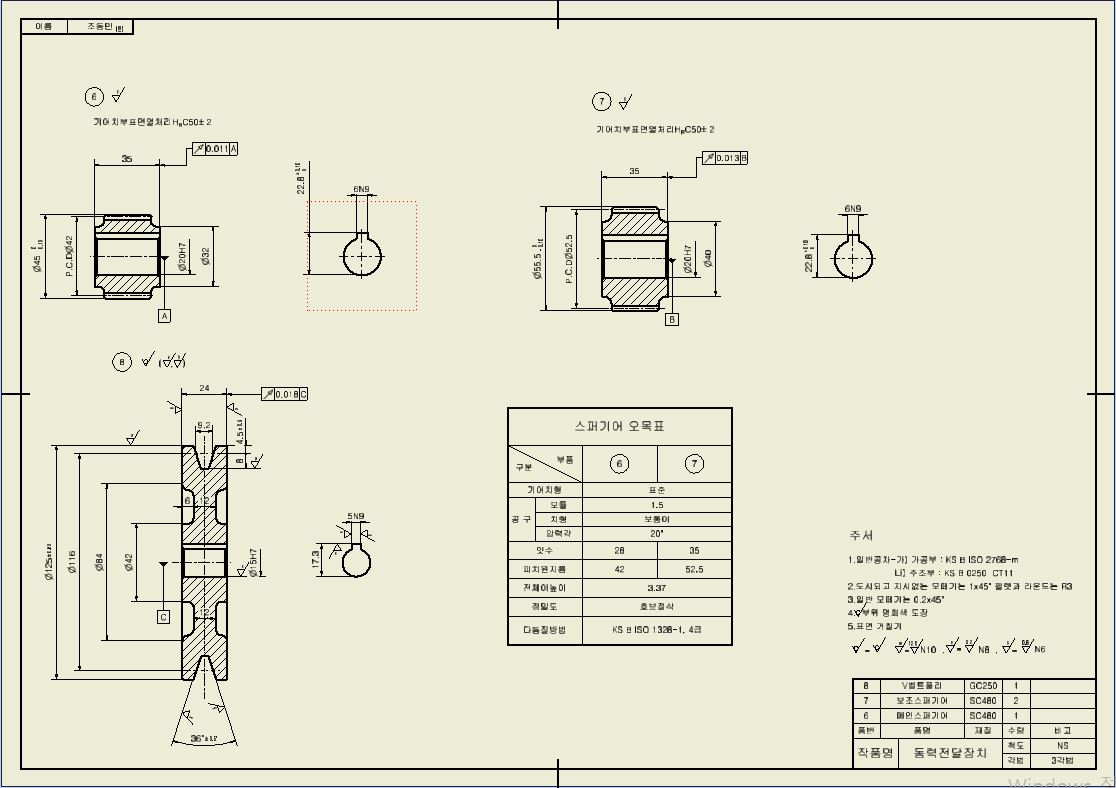

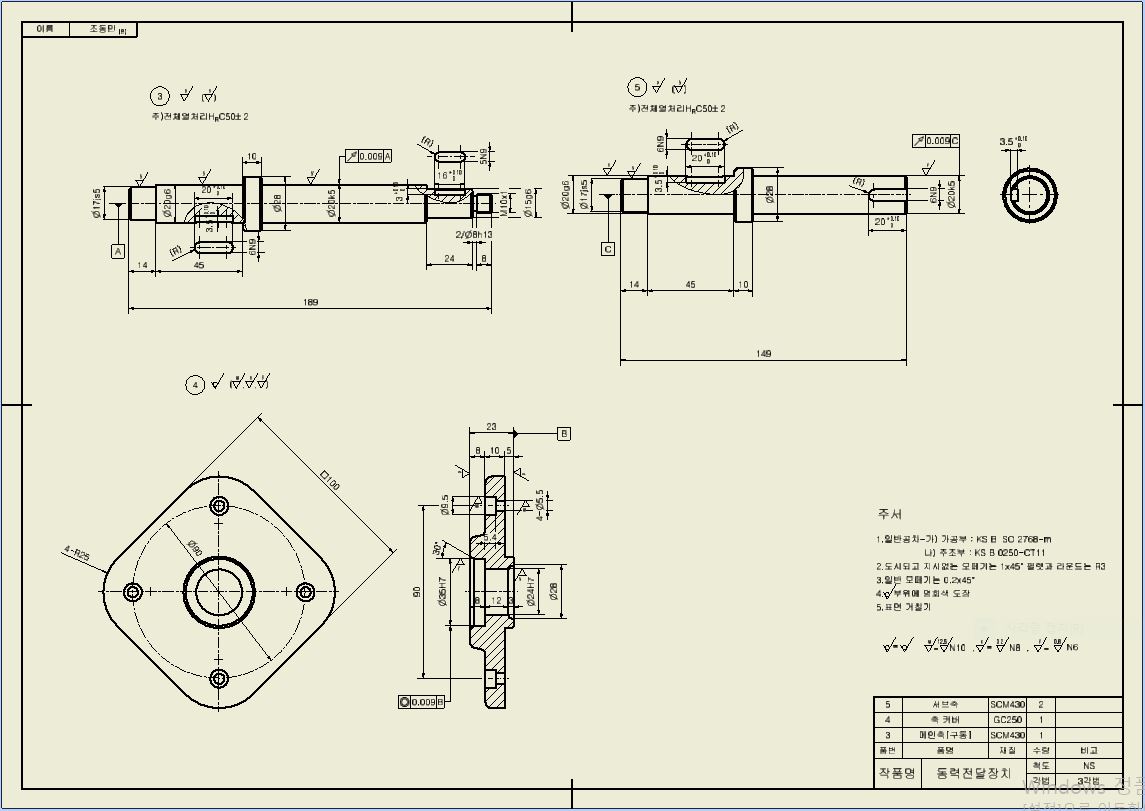

2D도면
