컴퓨터응용기계설계가공(CAD/CAM) A / 편심왕복장치 / 유대균
작성자 유대균 조회수 28
등록일 2021.01.13 추천수

0

파일 20201218115053_...jpg


1. 작품명 : 편심왕복장치

2. 훈련과정명 : 컴퓨터응용기계설계가공(CAD/CAM)A

2-1. 적용능력단위 : 2D도면작업/관리,  3D형상모델링작업/검토, CNC밀링,선반(머시닝센터)프로그램

3. 출품자 성명 : 유대균

4. 지도 교수 : 장세동

5. 제작기간 : 7일

6. 제작의도 : 학습한 NCS능력단위를 활용하여 진행하였으며, 편심구동장치는 어떻게 구동,조립이 진행되는지 알고 싶어서 제작했습니다.

7. 작품상세설명 : 오른쪽 스프로킷(부품5번)이 회전하면 가운데 축이 회전하는데 가운데 축이 편심으로 되어있어 회전하면서 슬라이더(부품3번)가 직선운동으로 구동됩니다. 즉 회전운동을 직선왕복운동으로 변환시켜줍니다(동력변환장치역할도 됨)
중요한 부분은 편심축에서 슬라이더와 맞닿는 부분이 마모가 심하니 열처리를 해야합니다.
또 축에서 베어링 축중심과 편심축중심사이 거리를 중심거리공차가 적용됩니다.

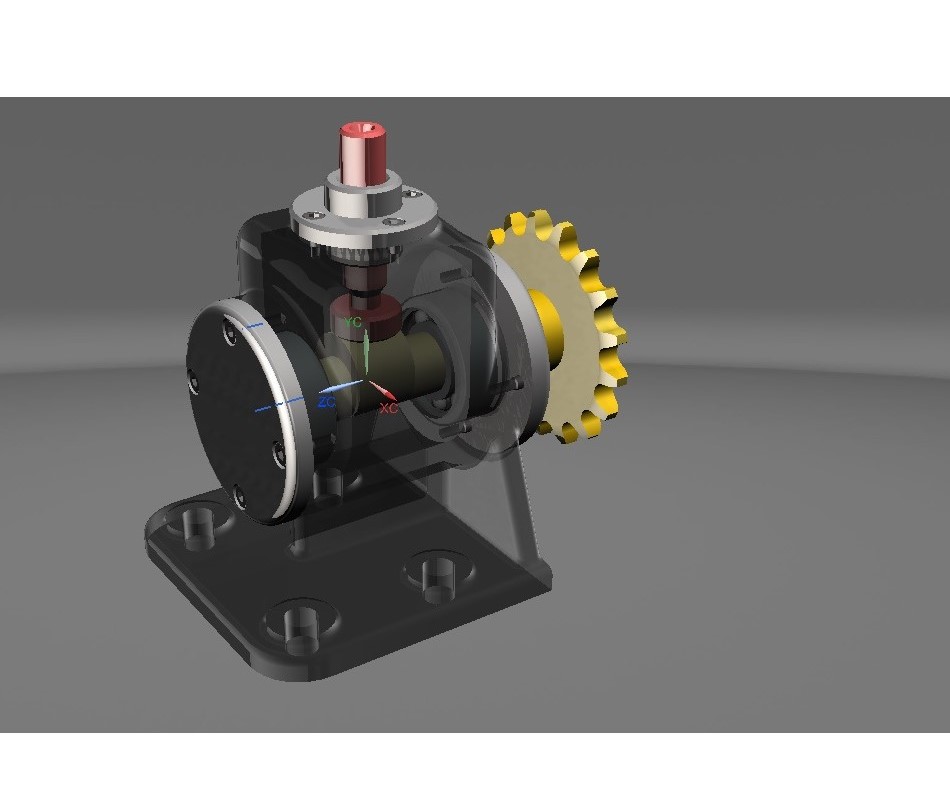

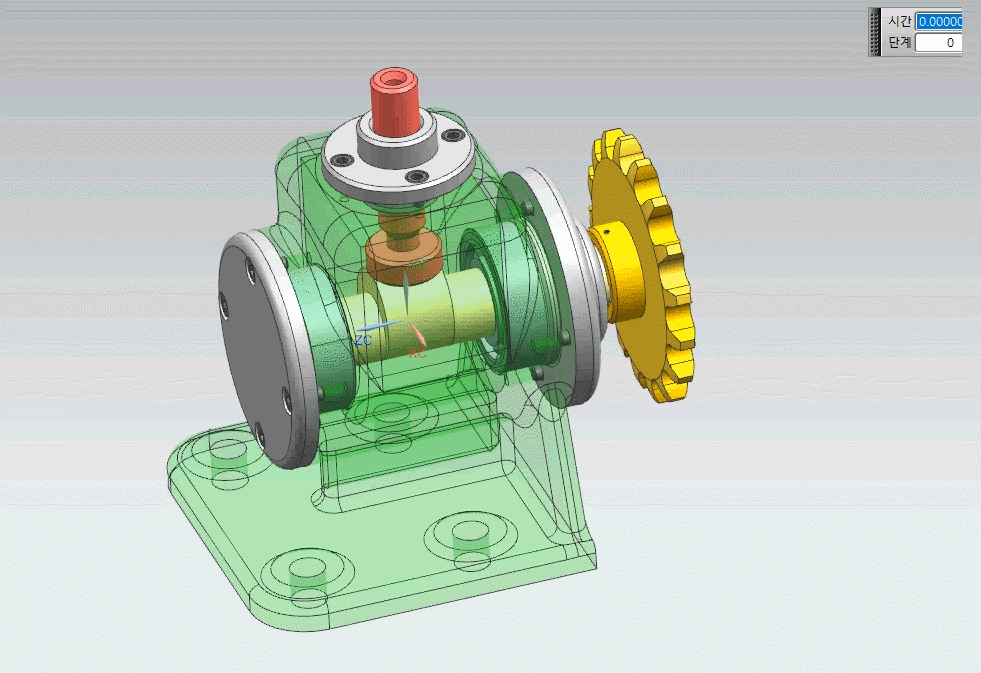

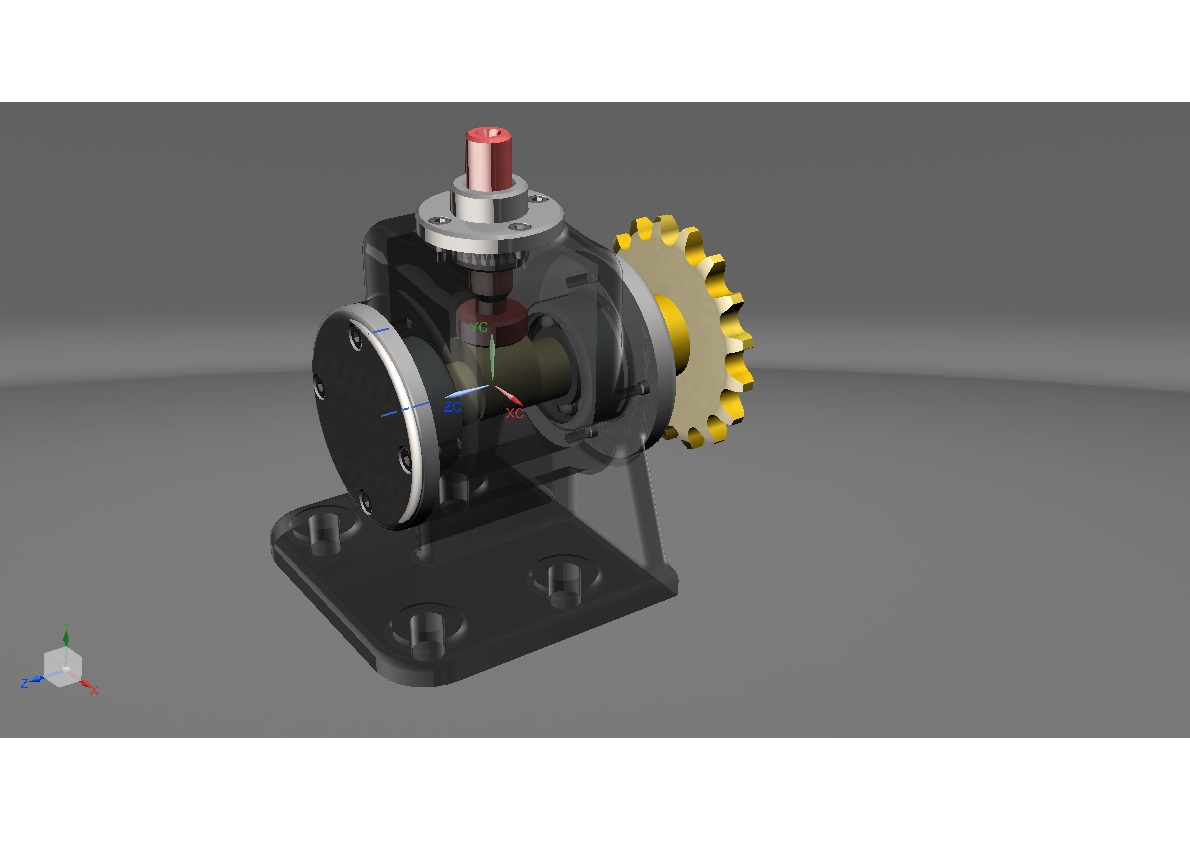

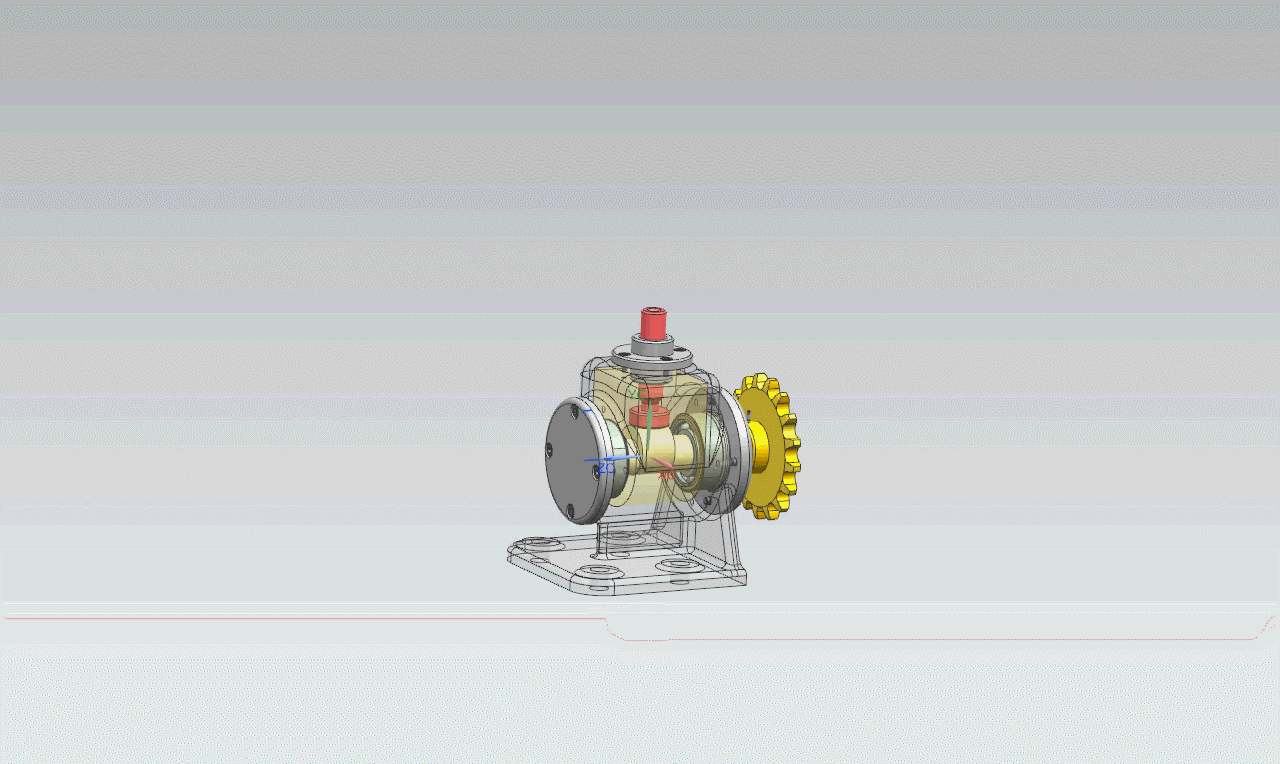

3D 모델링

사용자 등록이미지사용자 등록이미지

사용자 등록이미지

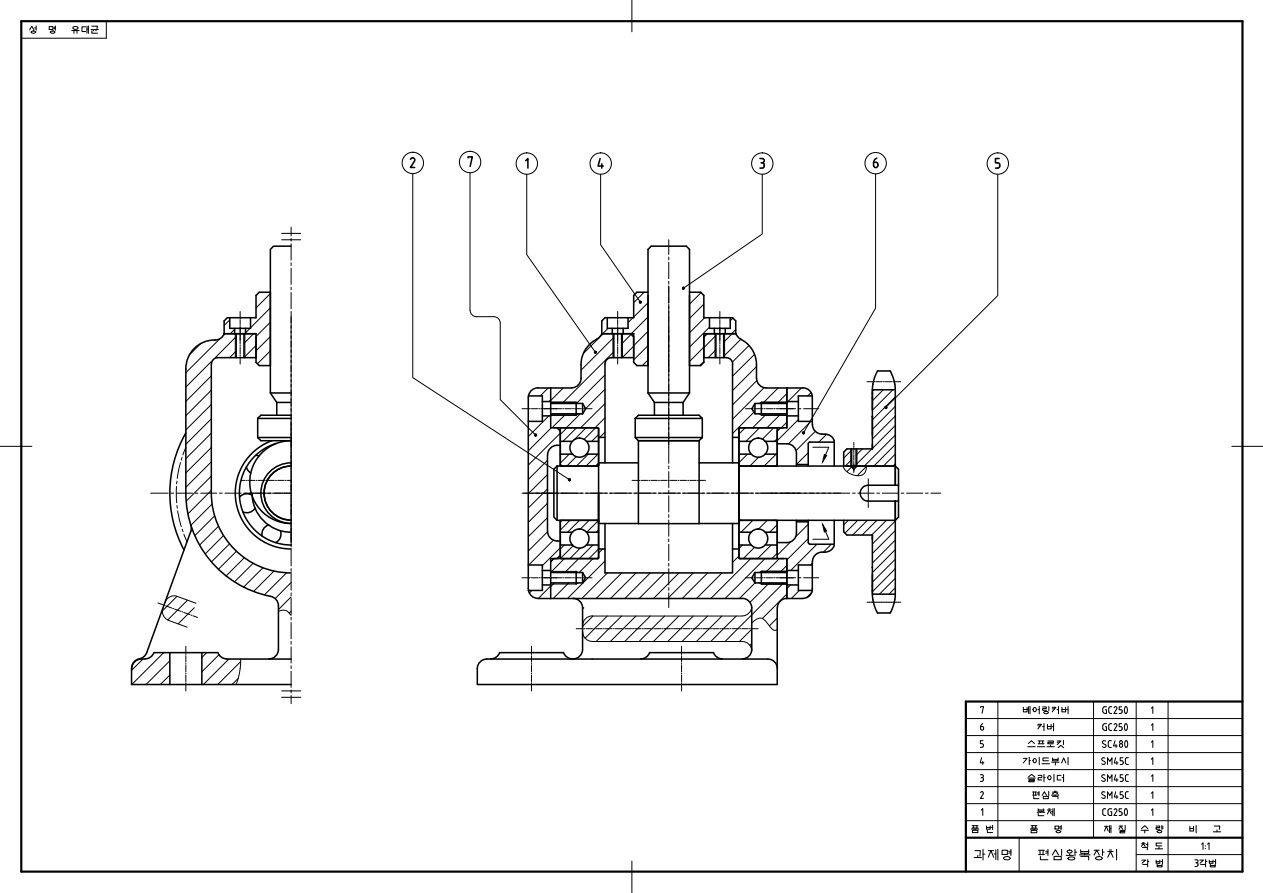

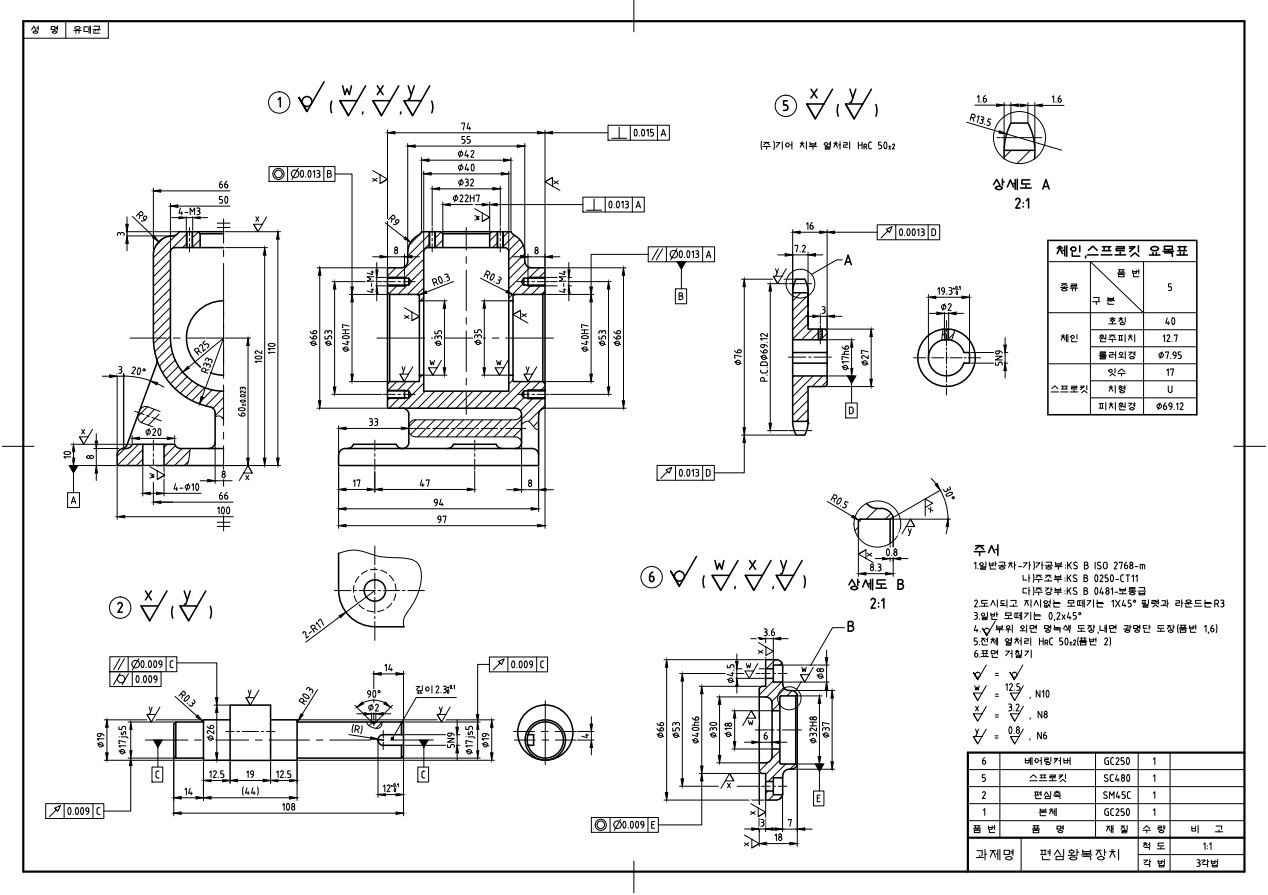

2D도면

사용자 등록이미지

사용자 등록이미지
